| Tempat asal: | Cina |
| Nama merek: | TOPER |
| Sertifikasi: | CE |
| Nomor model: | DNY500 |
| Kuantitas min Order: | 1 Set |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | kontainer standar |
| Waktu pengiriman: | sekitar 30 hari kerja setelah menerima pembayaran Anda |
| Syarat-syarat pembayaran: | L/C, T/T, D/A, D/P, Western Union |
| Menyediakan kemampuan: | 10 set per bulan untuk pers filter sabuk ini |
| Filter lebar sabuk: | 500mm | Kapasitas: | 3-5,2m3/jam |
|---|---|---|---|
| volume kering: | 45-78kg/jam | Kandungan kelembaban: | 63-84,5% |
| Kekuatan motor: | 0,75KW | Dimensi referensi: | 2600*1050*2175mm |
| Berat badan: | 830kg | Aplikasi: | pinting dan pencelupan, air limbah perkotaan, kimia |
| Fungsi: | dehidrasi, penebalan dan konsentrasi | Materi Utama: | Baja tahan karat |
| Jenis operasi: | Kerja otomatis terus menerus | Kondisi: | Baru |
| Tegangan: | 380V/220V /400-450V/Disesuaikan | ||
| Menyoroti: | pers filter industri,unit filter pers |
||

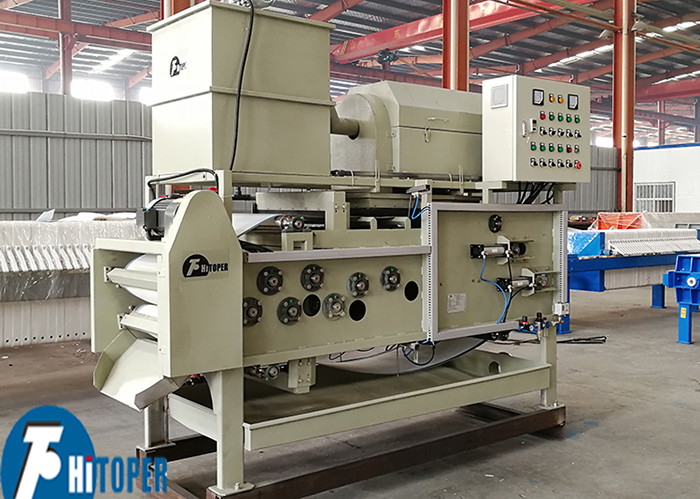

Pencet sabuk Filter penuh otomatis 500mm Filter sabuk Lebar Limbah Dewatering sabuk Pencet
DY seri belt filter press adalah lembaga penelitian nasional dengan pengenalan teknologi canggih asing berdasarkan pengembangan yang sukses dari model baru,digunakan secara luas dalam pengolahan air limbah perkotaan, industri kimia, penyulingan minyak, metalurgi, kertas, kulit, makanan, pencucian batubara, industri pencetakan dan pewarnaan, dewatering lumpur.efisiensi tinggi, pemeliharaan yang mudah, sangat ideal untuk peralatan dewatering lumpur.
Filter belt press terutama terdiri dari perangkat penggerak, bingkai, roll press, sabuk filter atas, sabuk filter bawah, perangkat peregangan sabuk filter, perangkat pembersih sabuk filter,sebuah perangkat pembuangan, sistem kontrol udara, dan sistem kontrol listrik.
1 Bingkai: Bingkai filter belt press terutama digunakan untuk mendukung dan memperbaiki sistem roller press dan komponen lainnya.
2 Sistem roller press: Ini terdiri dari rol dengan diameter yang disusun dalam urutan dari besar ke kecil.Ketika ia melewati rolls pers dalam urutan, gradien tekanan dari kecil ke besar terbentuk di bawah ketegangan sabuk filter.
3 Perangkat dewatering zona gravitasi: Ini terutama terdiri dari pegangan zona gravitasi dan hopper.,yang menciptakan kondisi untuk dehidrasi ekstrusi berikutnya.
4 Perangkat dewatering zona berbentuk wedge: The wedge-shaped zone formed by the upper and lower filter belts exerts a pressing force on the clamped material and performs pre-pressure dehydration to meet the requirements for the liquid content and fluidity of the material in the squeeze dewatering section.
5 Filter belt: Ini adalah komponen utama dari filter belt press. Fase padat dan cair dari lumpur dipisahkan di atas dan di bawah.Pita filter atas dan bawah tegang untuk melewati memerasRoller untuk mendapatkan kekuatan menekan yang diperlukan untuk menghilangkan kelembaban material.
6 Perangkat penyesuaian sabuk filter: Ini terdiri dari komponen eksekutif: silinder udara, penyesuaian tekanan balik sinyal roller, dan sistem listrik.Perannya adalah untuk menyesuaikan penyimpangan sabuk filter yang disebabkan oleh berbagai alasan seperti ketegangan sabuk filter yang tidak merata, kesalahan pemasangan roller, makan tidak merata, dll, sehingga memastikan kontinuitas dan stabilitas filter belt press.
7. Perangkat pembersih sabuk filter: Ini terdiri dari penyemprot, kotak kontak air pembersih dan penutup pembersih.dan dipengaruhi oleh air tekanan disemprotkan dari pancuran. siap.
8Perangkat peregangan sabuk filter: Ini terdiri dari silinder tegangan, roller tegangan dan mekanisme sinkronisasi.Fungsinya adalah untuk menegangkan sabuk filter dan menyediakan kondisi tegangan yang diperlukan untuk produksi kekuatan penekan dari pers dewateringHal ini dapat dicapai dengan menyesuaikan tekanan udara silinder tensioning dari sistem tekanan udara.
9 Perangkat pengungkapan: Ini terdiri dari pelat pengikis, pemegang pisau, rol pengungkapan, dll. Fungsinya adalah untuk mengupas kue filter yang mengalami dehidrasi dan sabuk filter untuk mencapai tujuan pengungkapan.
10 Perangkat transmisi: Ini terdiri dari motor, pengurangi, mekanisme transmisi gigi, dll.dan dapat menyesuaikan kecepatan reduksi untuk memenuhi persyaratan kecepatan sabuk yang berbeda dalam proses.
11 Sistem pneumatik: Sistem ini terutama terdiri dari sumber daya (tangki penyimpanan gas, motor, pompa udara, dll.), komponen eksekutif (silinder),dan komponen kontrol pneumatik (termasuk relay tekanan), aliran tekanan dan katup kontrol arah) elemen kontrol tekanan udara mengatur tekanan udara,laju aliran dan arah untuk memastikan bahwa aktuator tekanan udara memiliki dorongan dan kecepatan tertentu, dan bekerja secara normal sesuai dengan prosedur yang telah ditentukan sebelumnya.
Komposisi bagian:
1. Bingkai
2Perangkat distribusi bubur
3. baki atas penerima cairan
4. Sistem roller dehidrasi
5. Sistem roller memeras
6. Perangkat tensioning
7. Tray tengah penerima cairan
8Perangkat cuci
9Rol pengatur bagian atas
10. sabuk filter atas
11. Goresan atas
12. penggaruk bawah
13. Perangkat penggerak
14. sabuk filter bawah
15Rol pengatur bagian bawah
16. baki bawah penerima cairan
Parameter teknis pencet filter sabuk:
|
Jenis |
DNY750 | DNY1000 | DNY1500 | DNY2000 | DNY2500 | DNY3000 | ||
| Lebar filter ((mm) | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | ||
|
Kapasitas ke dalam konsentrasi (s.s.)1.5 ~ 2.5%) |
6 ¢ 9 | 8 ¢ 12 | 12 ¢ 18 | 16 ¢ 24 | 20 ¢ 30 | 28 ¢ 38 | ||
| Volume kering ((kg/jam) | 110 ¢ 225 | 150 ¢ 300 | 225 ¢ 450 | 300 ¢ 600 | 375 ¢ 750 | 420 ₹950 | ||
| Kandungan kelembaban ((%) | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | ||
| Kekuatan mesin ((HP) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | ||
|
Dimensi Referensi (mm) |
L | 4250 | 4250 | 4250 | 4250 | 4250 | 4250 | |
| W | 1630 | 1880 | 2380 | 2920 | 3420 | 3920 | ||
| H | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | ||
| Berat ((kg) | 2570 | 2920 | 3590 | 4490 | 5520 | 6220 | ||
Penggunaan slurry tipikal dari belt filter press:
